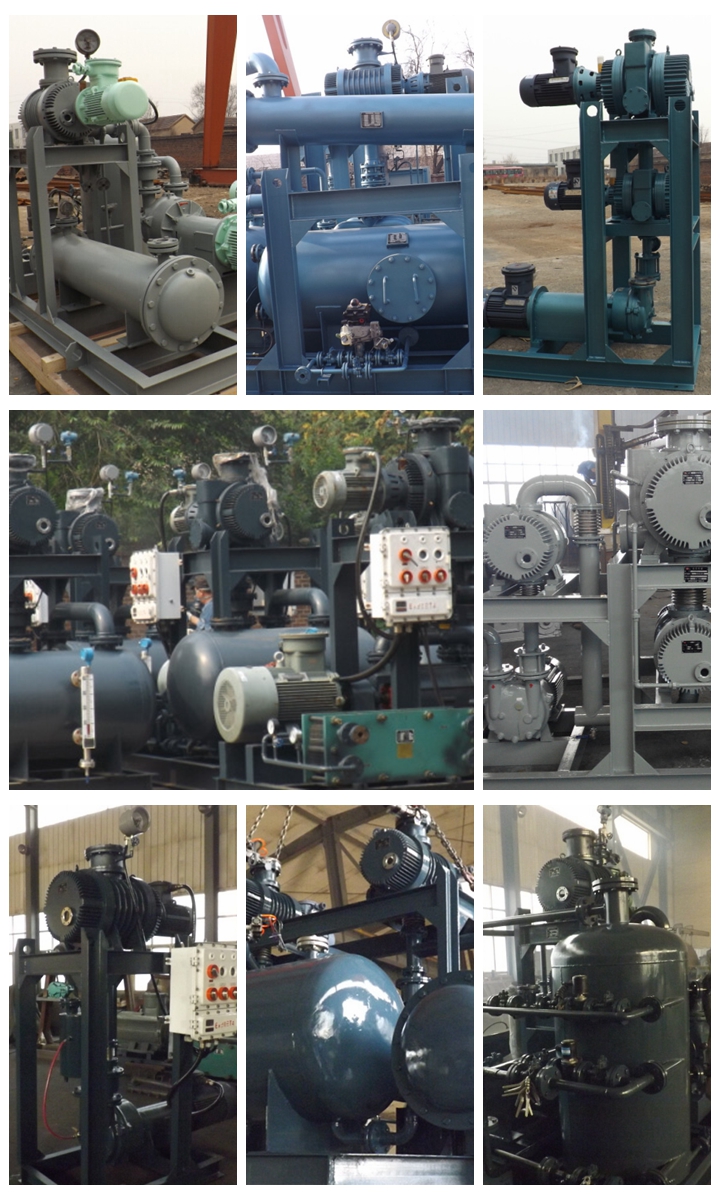

JZJ2B系列羅茨-液環真空機組配置ZJP系列羅茨真空泵為主抽泵及級間泵，SKA（2BV/2BE1）系列液環式真空泵為前級泵，以及機組內部連接管線儀表閥門等組成。
該機組除了可以抽除一般性氣體外，還可用于抽吸含有水分及少量灰塵的氣體。與一般機械真空泵相比，具有不怕油污染，不怕水汽及微塵，而與一般水環式真空泵相比，具有極限真空度高以及在較高真空度工況下抽速大的優點，是輕紡、食品、化工等行業領域的干燥、脫水及真空除氣的一種理想的真空抽氣設備。
選擇真空泵時，針對被抽氣體是否含可凝蒸氣，有無顆粒灰塵、腐蝕性等選擇相應的泵。如果氣體中含有蒸氣、顆粒、及腐蝕性氣體，應該考慮在泵的進氣口管路上安裝輔助設備。
羅茨－液環機組工作液循環分為閉式和開式。
羅茨－液環真空機組的前級泵的工作液多采用水，也可采用有機溶劑（可用甲醇、乙醇、二甲苯、丙酮等），將前級泵作為閉路循環系統使用，大大減小了對環境的污染，同時提高了對有相關溶劑的回收利用。其極限真空度由工作液的飽和蒸汽壓決定。
閉式循環機組配置列式換熱器或板式換熱器、氣液分離器、管線閥門及流量、壓力、溫度、液位等儀表，對機組運行工況進行就地指示或遠程監控。其中氣液分離器根據用戶需求配置自動或手動補、排液口。
羅茨真空泵與液環真空泵級間設置逆止閥，防止液環真空泵因停電或操作不當發生突然停車時工作液返流，造成羅茨真空泵故障。
機組入口配有電接點真空表或壓力變送器控制羅茨泵的啟停。
機組入口帶有過濾網(304)，以防止介質中含有的雜質、顆粒進入真空泵。
機組控制柜分普通和防爆兩種，普通控制柜可以加配防爆操作柱實現現場防爆操作。
真空泵及其驅動機、輔助設備、管路、閥門、儀表等為一個安裝完整的整體撬裝式機組，整個系統在滿足規定的使用條件下，可保證高效、安全、穩定、連續地運轉。
技術規格表
|
機組型號 |
泵型號 |
抽速 L/S |
極限壓力 Pa |
總功率 kW |
|
|
主泵 |
前級泵 |
||||
|
JZJ2B30－2 |
ZJP-30 |
2BV（SKA）2061 |
30 |
2.67×102 |
3 |
|
JZJ2B30-1 |
ZJP-30 |
2BV（SKA）2070 |
30 |
2.67×102 |
4.5 |
|
JZJ2B70－2 |
ZJP-70 |
2BV（SKA）2070 |
70 |
2.67×102 |
4.5 |
|
JZJ2B70－1 |
ZJP-70 |
2BV（SKA）5110 |
70 |
2.67×102 |
5.5 |
|
JZJ2B150－2A |
ZJP-150 |
2BV（SKA）5111 |
150 |
2.67×102 |
8.5 |
|
JZJ2B150－2B |
ZJP-150 |
2BV（SKA）5121 |
150 |
2.67×102 |
10.5 |
|
JZJ2B150－1 |
ZJP-150 |
2BV（SKA）5131 |
150 |
2.67×102 |
14 |
|
JZJ2B300－2A |
ZJP-300 |
2BV（SKA）5131 |
300 |
2.67×102 |
15 |
|
JZJ2B300－2B |
ZJP-300 |
2BV（SKA）5161 |
300 |
2.67×102 |
19 |
|
JZJ2B300－1 |
ZJP-300 |
2BE1（SKA）202 |
300 |
2.67×102 |
26 |
|
JZJ2B600－2A |
ZJP-600 |
2BE1（SKA）202 |
600 |
2.67×102 |
29.5 |
|
JZJ2B600－2B |
ZJP-600 |
2BE1（SKA）203 |
600 |
2.67×102 |
44.5 |
|
JZJ2B600－1 |
ZJP-600 |
2BE1（SKA）252 |
600 |
2.67×102 |
52.5 |
|
JZJ2B150-2.1 |
ZJP-150 |
ZJP-70，2BV（SKA）5111 |
150 |
6.7×10 |
10 |
|
JZJ2B300-4.1 |
ZJP-300 |
ZJP-70，2BV（SKA）5110 |
300 |
6.7×10 |
9.5 |
|
JZJ2B300-2.1 |
ZJP-300 |
ZJP-150，2BV（SKA）5121 |
300 |
6.7×10 |
14.5 |
|
JZJ2B600-4.1 |
ZJP-600 |
ZJP-150，2BV（SKA）5131 |
600 |
6.7×10 |
21.5 |
|
JZJ2B600-2.2 |
ZJP-600 |
ZJP-300，2BV（SKA）5131 |
600 |
6.7×10 |
22.5 |
|
JZJ2B600-2.1 |
ZJP-600 |
ZJP-300，2BE1（SKA）202 |
600 |
6.7×10 |
33.5 |
|
JZJ2B1200-4.1 |
ZJP-1200 |
ZJP-300，2BE1（SKA）202 |
1200 |
6.7×10 |
37 |
|
JZJ2B1200-2.2 |
ZJP-1200 |
ZJP-600，2BE1（SKA）203 |
1200 |
6.7×10 |
55.5 |
|
JZJ2B2500-4.2A |
ZJP-2500 |
ZJP-600，2BE1（SKA）202 |
2500 |
6.7×10 |
48 |
|
JZJ2B2500-4.2B |
ZJP-2500 |
ZJP-600，2BE1（SKA）203 |
2500 |
6.7×10 |
63 |
|
JZJ2B2500-2.2 |
ZJP-2500 |
ZJP-1200，2BE1（SKA）253 |
2500 |
6.7×10 |
104.5 |
|
JZJ2B150-2.2.1 |
ZJP-150 |
ZJP-70，ZJP30， 2BV（SKA）5110 |
150 |
5×10-1 |
10 |
|
JZJ2B300-2.2.1 |
ZJP-300 |
ZJP-150，ZJP70， 2BV（SKA）5111 |
300 |
5×10-1 |
14 |
|
JZJ2B600-4.2.1 |
ZJP-600 |
ZJP-150，ZJP70， 2BV（SKA）5111 |
600 |
5×10-1 |
17.5 |
|
JZJ2B600-2.2.1 |
ZJP-600 |
ZJP-300，ZJP150， 2BV（SKA）5131 |
600 |
5×10-1 |
25.5 |
|
JZJ2B1200-2.2.2 |
ZJP-1200 |
ZJP-600，ZJP300， 2BV（SKA）5161 |
1200 |
5×10-1 |
37.5 |
|
JZJ2B1200-2.2.1 |
ZJP-1200 |
ZJP-600，ZJP300， 2BE1（SKA）202 |
1200 |
5×10-1 |
44.5 |
|
JZJ2B2500-2.2.2 |
ZJP-2500 |
ZJP-1200，ZJP600， 2BE1（SKA）203 |
2500 |
5×10-1 |
74 |
注：1.以上表格為推薦系列，也可根據用戶實際工況及參數要求進行選型設計。
2. 如真空泵電機、電接點真空表、電控柜需防爆，請在訂貨時注明，2BV5系列相應改為2BV6系列。
